Température d'effondrement, température eutectique et transition vitreuse : qu'est-ce qui compte dans la lyophilisation ?

La lyophilisation reste l"une des méthodes les plus fiables pour conserver les produits pharmaceutiques sensibles. Pourtant, traverser la phase de séchage primaire donne souvent l’impression de marcher sur une corde raide. Vous devez trouver un équilibre entre la stabilité délicate du produit et l’efficacité agressive du cycle. Cet exercice d’équilibre définit le succès de l’ensemble de votre opération de fabrication.

Un mauvais alignement de vos paramètres thermiques entraîne de graves conséquences commerciales. Les lots rejetés, les ingrédients pharmaceutiques actifs (API) compromis et les cycles de séchage inutilement longs entravent rapidement la production des installations. Les formulateurs ne peuvent tout simplement pas se permettre de deviner lorsqu’ils établissent ces seuils opérationnels.

Cet article clarifie les distinctions essentielles entre la température eutectique (Teu), la transition vitreuse (Tg") et la température d"effondrement (Tc). Nous explorerons comment identifier le véritable plafond pour votre formulation spécifique. De plus, vous apprendrez à évaluer les équipements de précision conçus pour contrôler ces variables. Une mesure précise évite les pannes catastrophiques pendant les phases critiques de mise à l’échelle.

Principaux à retenir

• La formulation détermine la limite : les matrices cristallines dépendent de la température eutectique (Teu), tandis que les systèmes amorphes (comme la plupart des protéines et des produits biologiques) sont limités par la transition vitreuse (Tg') et la température d'effondrement (Tc).

• L'optimisation nécessite un équilibre : un fonctionnement trop en dessous de la température critique prolonge inutilement les temps de cycle ; fonctionner trop près risque d’effondrer le gâteau et de perdre des lots.

• La capacité de l'équipement est un goulot d'étranglement : la transition des conjectures empiriques à la conception de cycles basée sur les données nécessite un lyophilisateur avec test de point eutectique et un contrôle précis de la température des étagères.

• L'évolutivité dicte les achats de R&D : l'évaluation d'un lyophilisateur R&D doit inclure sa capacité à imiter les coefficients de transfert de chaleur (Kv) des unités à l'échelle de production.

Définition de la « température critique en lyophilisation »

Les formulateurs utilisent fréquemment la terminologie thermique de manière interchangeable en laboratoire. Cette confusion sémantique conduit directement à des paramètres de séchage primaires erronés. Comprendre la définition précise de chaque seuil thermique vous assure de protéger efficacement votre produit. Vous construisez un cycle robuste uniquement lorsque vous savez exactement sur quelle limite vous testez.

Les systèmes amorphes se figent en un verre rigide et désordonné. La température de transition vitreuse (Tg") marque la transition spécifique et réversible où ce concentré congelé se ramollit. Il passe d"un verre rigide à un caoutchouc visqueux. Nous considérons Tg" comme la ligne de base minimale absolue pour la mobilité structurelle. En dessous de ce point, le produit reste sûr. Au-dessus, la mobilité moléculaire commence, augmentant le risque de changement structurel.

La température d"effondrement (Tc) représente un point de défaillance pratique et visuellement observable. Elle se situe généralement entre 1°C et 3°C ​​au-dessus de la Tg" dans les produits amorphes. À cette température spécifique, la matrice interstitielle perd entièrement son intégrité structurelle. Le gâteau subit un effondrement macroscopique. La structure des pores se ferme, emprisonnant l’humidité à l’intérieur.

Les systèmes cristallins se comportent très différemment dans des conditions de gel. La température eutectique (Teu) définit le point exact où le soluté et le solvant fondent simultanément. Nous appelons cela une fusion par changement de phase complet. Il s’agit d’un événement catastrophique pour le gâteau de séchage, transformant instantanément la matrice solide à l’état liquide.

Vous devez identifier laquelle de ces trois valeurs constitue le véritable plafond de votre formulation. Nous appelons cette limite ultime la température critique de lyophilisation . La température de votre produit (Tp) doit rester en sécurité en dessous de cette limite spécifique pendant toute la phase de séchage primaire pour garantir l'élégance et la stabilité du gâteau.

Formulations cristallines ou amorphes : quel paramètre dicte le cycle ?

Nous regroupons les formulations selon leur comportement structurel fondamental. Cette catégorisation structurelle dicte directement les critères de réussite de votre processus. Vous ne pouvez pas concevoir un cycle de séchage universel car les molécules cristallisent ou se vitrifient distinctement.

Les sels et les excipients simples comme le mannitol présentent un défi thermique simple. Ils cristallisent parfaitement pendant la phase initiale de congélation. La limite du processus ici est strictement la température eutectique (Teu). Si vous dépassez Teu lors du séchage primaire, vous déclenchez une fusion catastrophique. Le produit se transforme en une flaque de liquide inutile à l’intérieur du flacon. La conception des cycles pour les systèmes cristallins vise entièrement à éviter ce point de fusion brusque.

Les protéines, les API complexes et les peptides délicats introduisent une complexité thermodynamique importante. Ils ne forment pas de réseaux cristallins rigides. Par conséquent, ils n’ont absolument pas de véritable point de fusion eutectique. La conception du cycle de ces molécules délicates doit reposer en grande partie sur le suivi de Tg" et de Tc. Vous devez gérer soigneusement la transition vers l’état de caoutchouc visqueux pour éviter le micro-effondrement de la structure protéique.

Les formulations pharmaceutiques du monde réel s’inscrivent rarement clairement dans une catégorie distincte. Les mélanges à plusieurs composants présentent souvent simultanément une fusion eutectique et des transitions vitreuses distinctes. Les agents de charge peuvent cristalliser rapidement, tandis que l"API actif reste entièrement amorphe. Ces systèmes très complexes nécessitent une caractérisation thermique avancée avant le début de tout gel.

• Sels et sucres simples : présentent un comportement purement cristallin et s"appuient strictement sur les limites de Teu.

• Anticorps monoclonaux : présentent un comportement purement amorphe et s"appuient exclusivement sur les limites Tg" et Tc.

• Adjuvants de vaccins mélangés à des stabilisants : présentent un comportement mixte nécessitant un examen thermique complet.

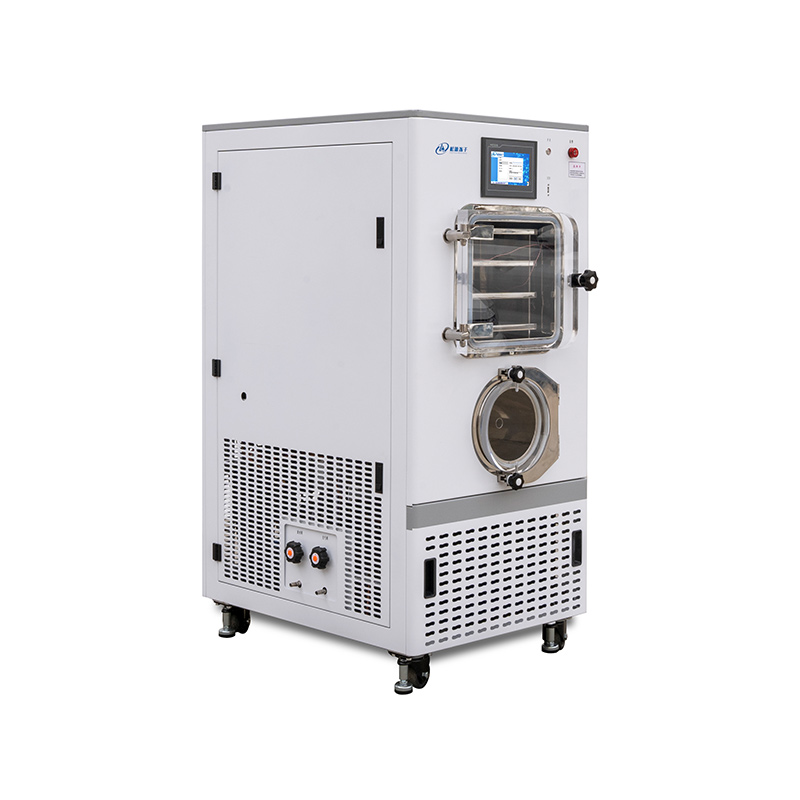

Le risque financier d’ignorer la caractérisation thermique

Évaluer les résultats du processus signifie calculer le coût exact d’une erreur de cycle. La caractérisation thermique constitue votre principale garantie financière. Cela évite des erreurs de fabrication coûteuses et maintient votre calendrier de production sur la bonne voie.

La pression de vapeur partage une relation exponentielle avec la température du produit. Abaisser la température de votre étagère de seulement 1°C en dessous de la marge de sécurité nécessaire ajoute des heures, voire des jours, à un cycle de séchage. Cette approche très prudente gonfle considérablement la consommation énergétique des installations. Cela limite directement votre débit de fabrication global. Vous immobilisez des équipements coûteux pendant des durées inutiles, réduisant ainsi le rendement total de vos lots par trimestre.

À l’inverse, des températures trop élevées entraînent un désastre structurel immédiat. Vous risquez de provoquer à la fois un macro-effondrement et un micro-effondrement dans le flacon. Ces défaillances structurelles emprisonnent l’humidité résiduelle profondément à l’intérieur du gâteau de séchage. Les délais de reconstitution montent en flèche lorsque les cliniciens tentent d"utiliser le produit. L’efficacité de l’API se dégrade rapidement en raison des niveaux d’humidité élevés. En fin de compte, un chauffage agressif sans limites appropriées conduit au rejet complet du lot par les équipes de contrôle qualité.

Les cycles conservateurs offrent un port sûr et fiable pendant les premières phases cliniques. Nous comprenons clairement pourquoi les formulateurs s’appuient initialement sur eux pour obtenir du matériel d’essai clinique. Cependant, ils s’avèrent totalement non viables financièrement pour une expansion commerciale. Vous devez passer à des paramètres optimisés et basés sur les données à mesure que vous approchez de la commercialisation.

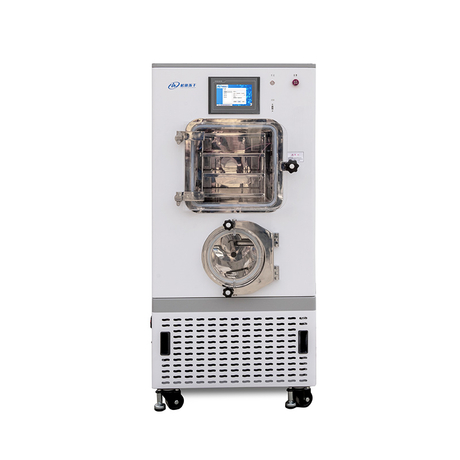

Exigences matérielles : évaluation d"un lyophilisateur R&D pour l"optimisation du cycle

Les lyophilisateurs de paillasse standard ne disposent pas des commandes sophistiquées nécessaires au développement sérieux de cycles. Vous ne pouvez tout simplement pas dépanner des formulations protéiques complexes à l’aide de systèmes collecteurs de base. L"optimisation moderne exige une précision de niveau industriel en laboratoire.

L"optimisation des processus modernes exige des étagères programmables et refroidies par fluide. Vous avez besoin d’un équipement capable de maintenir des températures de conservation strictement à ±1°C. Cette extrême précision permet de flirter en toute sécurité avec la marge d’effondrement de la formulation. Vous maximisez les taux de sublimation sans détruire le gâteau. Les systèmes de compresseurs de qualité inférieure créent des variations de température qui détruisent silencieusement les structures amorphes délicates.

S’éloigner des conjectures empiriques nécessite des capteurs internes spécialisés. L’utilisation d’un lyophilisateur avec les tests de points eutectiques transforme l’ensemble de votre flux de travail de développement. Les mesures de résistivité et d'impédance identifient parfaitement les changements de phase invisibles. Les outils d'analyse thermique intégrés, tels que la spectroscopie d'absorption laser à diode accordable (TDLAS), capturent en continu les données Tp par rapport à Tc en temps réel. Ils vous donnent une fenêtre sur l’état physique exact du flacon.

L’optimisation agressive du cycle génère rapidement des volumes de vapeur massifs. Vous poussez le cycle extrêmement près de sa limite thermique pour gagner du temps. Votre matériel doit gérer efficacement ce flux de vapeur rapide. Si le condenseur interne s’étouffe, la pression dans la chambre augmente de manière incontrôlable. Le lot s’effondre alors en raison de la perte soudaine du refroidissement par sublimation. Évaluer un lyophilisateur R&D signifie s'assurer que la capacité de son condenseur correspond parfaitement à ses capacités de chauffage rapide des étagères.

Nous vous recommandons de vérifier ces capacités analytiques spécifiques avant d’acheter du matériel de laboratoire :

1. Étagères à circulation d"huile de silicone assurant une répartition thermique uniforme sur toutes les plaques.

2. Intégration directe de sondes d"impédance électrique pour la surveillance des changements de phase en temps réel.

3. Manomètres capacitifs associés à des jauges Pirani pour un suivi comparatif précis de la pression.

4. Vitesses de piégeage du condenseur dépassant le taux de sublimation théorique maximum du produit.

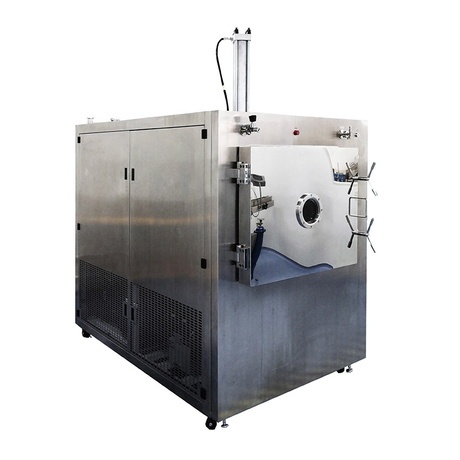

Combler le fossé : passer du lyophilisateur pilote à l"échelle de production

Définir des paramètres thermiques précis en laboratoire ne représente que la moitié de la bataille. Vous devez vous assurer que ces paramètres exacts se traduisent avec précision dans les grands ateliers de fabrication. La mise à l’échelle introduit des variables thermodynamiques entièrement nouvelles.

Les mécanismes de transfert de chaleur varient considérablement selon les différentes échelles d’équipement. Une petite unité de laboratoire repose sur le rayonnement et la conduction de manière très différente par rapport à un système de production massif. Les portes en acrylique des petites chambres créent des effets de bord importants. Ces effets faussent considérablement vos données de séchage. Les variations d’émissivité de la surface des étagères modifient les taux de séchage locaux dans la chambre. Vous devez tenir compte de ces différences mécaniques dès le début du développement.

La validation de votre plafond thermique à l’échelle pilote nécessite des outils robustes de technologie d’analyse de processus (PAT). La mesure comparative de la pression offre une solution très fiable. Le suivi de l"écart continu entre une jauge Pirani et un manomètre capacitif aide les opérateurs à déterminer la véritable fin du séchage primaire. Vous obtenez cet aperçu crucial sans jamais compromettre votre marge d’effondrement établie. Lorsque les deux valeurs de pression convergent, le flux de vapeur importante a cessé.

La sélection des fournisseurs façonne profondément votre réussite commerciale à grande échelle. Donnez la priorité aux OEM offrant une véritable évolutivité linéaire. Vous voulez des conceptions d’étagères identiques, des distances entre les étagères adaptées et un logiciel de contrôle unifié. Un bien conçu lyophilisateur pilote imite les coefficients de transfert de chaleur (Kv) exacts d'un équipement de production massif. Cet alignement technique précis évite les mauvaises surprises thermiques lors des phases de validation finales.

Conclusion

Connaître la différence fondamentale entre Tc, Teu et Tg" définit simplement votre base de base. La véritable valeur commerciale réside dans l’application de ces données thermiques exactes pour optimiser intelligemment vos phases de séchage primaires.

Investir massivement dans des équipements de laboratoire correctement instrumentés atténue considérablement le risque de défaillance catastrophique lors de la mise à l’échelle de la fabrication commerciale. Vous remplacez les conjectures par des preuves thermiques concrètes, garantissant ainsi un retour sur investissement rapide.

Nous vous encourageons à auditer vos protocoles de développement de cycle actuels dès aujourd’hui. Demandez une étude de faisabilité approfondie de caractérisation thermique pour vos produits les plus complexes. Enfin, consultez directement un ingénieur en équipement pour évaluer des systèmes pilotes entièrement instrumentés capables d’assurer un suivi précis des données.

FAQ

Q : Que se passe-t-il si la température du produit dépasse la température d"effondrement (Tc) pendant le séchage primaire ?

R : Un dépassement de Tc entraîne la perte de l’intégrité structurelle de la matrice interstitielle. Même s’il ne fait pas fondre complètement le gâteau, il s’effondre en une structure dense. Ce macro-effondrement emprisonne l’eau, augmentant considérablement l’humidité résiduelle. La reconstitution devient difficile et vous risquez une grave dégradation de l"API en raison de l"humidité emprisonnée et de l"altération du microenvironnement.

Q : Pourquoi ne puis-je pas utiliser la température eutectique pour ma formulation de protéines ?

R : Les protéines et les produits biologiques complexes ne cristallisent généralement pas pendant la congélation. Au lieu de cela, ils forment des structures amorphes et désorganisées appelées verres. Parce qu’ils ne possèdent pas de réseau cristallin, ils ne possèdent pas de véritable point de fusion eutectique. La conception du cycle de ces formulations doit plutôt reposer sur la détermination de la transition vitreuse (Tg") et de la température d"effondrement (Tc).

Q : Comment fonctionne réellement un lyophilisateur avec test de point eutectique ?

R : Ces unités avancées utilisent des sondes spécialisées à résistance électrique ou à impédance. Les opérateurs insèrent ces sondes directement dans le flacon du produit aux côtés des thermocouples traditionnels. À mesure que la température des étagères change, les sondes mesurent les changements de conductivité électrique. Un changement soudain de résistance détecte avec précision les changements de phase en temps réel, identifiant exactement le moment où la matrice solide se transforme en liquide ou en caoutchouc.

Q : Puis-je déterminer ma température critique en utilisant uniquement un lyophilisateur R&D ?

R : Les systèmes de R&D avancés équipés de la technologie d"analyse des processus fournissent d"excellentes approximations et des environnements de test robustes. Cependant, ils constituent rarement le point de départ. La caractérisation thermique de base nécessite généralement des instruments analytiques autonomes. Vous devez d"abord effectuer une microscopie de lyophilisation (FDM) ou une calorimétrie différentielle à balayage (DSC) pour établir les limites thermiques absolues avant d"optimiser dans le sécheur.
