Lyophilisateur refroidi par air ou refroidi par eau : avantages, inconvénients et meilleurs cas d'utilisation

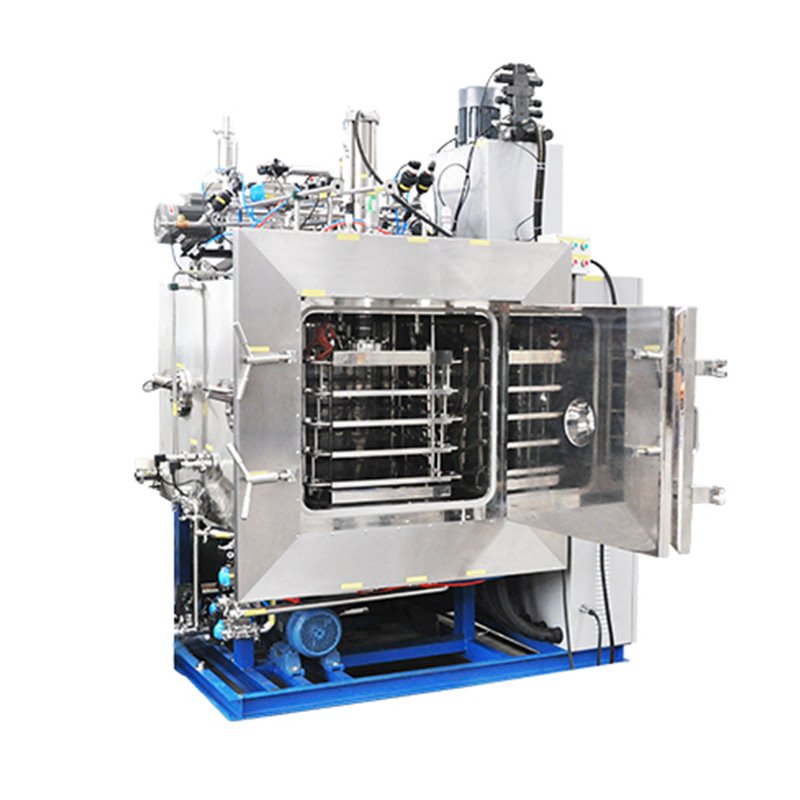

La sélection du bon mécanisme de refroidissement est souvent la variable la plus négligée lors de l’achat d’un lyophilisateur. Pourtant, cela dicte strictement les charges CVC des installations et la durée de vie globale des équipements. Faire le mauvais choix peut entraîner d’importants goulots d’étranglement opérationnels. Qu'il s'agisse de développer une usine pilote ou d'équiper un nouveau laboratoire d'un lyophilisateur R&D , le rejet de chaleur contrôle directement l'efficacité du système. La configuration de refroidissement détermine l'endroit où vous pouvez physiquement placer l'unité. Cela détermine également l’efficacité avec laquelle les machines fonctionnent sous une charge continue. L’infrastructure des installations doit correspondre précisément aux exigences thermiques de l’équipement que vous avez choisi.

Cet article propose une comparaison strictement technique et opérationnelle des configurations de refroidissement disponibles. Nous évaluons dans quelle mesure chaque option s’aligne sur les exigences de conformité de l’infrastructure des installations et des salles blanches. Vous apprendrez à choisir la configuration optimale pour votre processus. Notre objectif est de vous aider à adapter parfaitement les capacités de votre équipement à votre environnement spécifique de laboratoire.

Principaux à retenir

• Les systèmes refroidis par air offrent une flexibilité plug-and-play mais rejettent une quantité importante de chaleur dans l'environnement, ce qui nécessite des systèmes CVC de laboratoire robustes.

• Les systèmes refroidis à l’eau fonctionnent silencieusement et efficacement sans rejet de chaleur ambiante, ce qui les rend idéaux pour les salles blanches, à condition que l’installation dispose d’une boucle d’eau glacée fiable.

Le rôle du rejet de chaleur dans un lyophilisateur R&D

Cadrage des problèmes commerciaux

La lyophilisation est un processus intrinsèquement gourmand en chaleur. Vous pourriez naturellement supposer que la lyophilisation ne nécessite que des températures froides. Cependant, la création d’environnements de congélation génère une énergie thermique massive. Le système doit refroidir rapidement les étagères de produits. Il doit également refroidir le condenseur de vapeur. La machinerie extrait l’énergie thermique de vos échantillons de produits. Vous devez ensuite expulser efficacement cette énergie accumulée. Nous appelons ce processus essentiel le rejet de chaleur.

Une lyophilisation efficace repose entièrement sur une thermodynamique stable. Les compresseurs pilotent l’ensemble du cycle de réfrigération. Ils compriment les gaz réfrigérants pour atteindre des températures ultra-basses. Cette compression mécanique crée une friction et une chaleur intenses. Le système doit évacuer cette chaleur en permanence. S"il ne parvient pas à rejeter la chaleur, le réfrigérant comprimé reste chaud. Cette défaillance empêche le condenseur d"atteindre les températures cibles optimales.

Critères de réussite

Un rejet efficace de la chaleur garantit des températures stables au condenseur. La stabilité reste vitale pour capter la vapeur lors de la phase de séchage primaire. Une bonne gestion thermique évite de surcharger les systèmes de climatisation de la pièce. Il permet à l"équipement de fonctionner selon les paramètres sûrs du fabricant.

• Piégeage constant de la vapeur : les condenseurs froids piègent efficacement la vapeur d’eau sublimée.

• Protection de la pompe à vide : un rejet adéquat de la chaleur empêche la vapeur de contourner le condenseur.

• Températures de conservation stables : des compresseurs efficaces maintiennent des profils thermiques précis pour les échantillons sensibles.

Le goulot d"étranglement

Le fait de ne pas gérer correctement le rejet de chaleur crée de graves risques opérationnels. Vous êtes confronté à une panne prématurée du compresseur et à des cycles soudains interrompus. Une mauvaise gestion de la chaleur entraîne une fusion du produit et des lots d’échantillons compromis. Les condenseurs chauds permettent à l"humidité de pénétrer dans la pompe à vide. L"humidité détruit l"huile de la pompe à vide et corrode les composants internes. Un refroidissement sous-optimal finit par détruire les matériaux biologiques sensibles et retarde des recherches vitales.

Le lyophilisateur refroidi par air : mécanique, avantages et inconvénients

Comment ça marche

Un lyophilisateur refroidi par air utilise des ventilateurs motorisés robustes. Ces ventilateurs soufflent l’air ambiant à travers de grands serpentins de condenseur. Le flux d’air forcé dissipe naturellement la chaleur dans la pièce environnante. Il fonctionne de manière similaire à un réfrigérateur de laboratoire standard, mais est beaucoup plus grand. L'équipement dépend entièrement de la température ambiante pour refroidir ses réfrigérants internes.

Avantages de la mise en œuvre (avantages)

Ces configurations offrent des avantages distincts pour les espaces de laboratoire standard.

• Exigences d'infrastructure réduites : ils offrent une véritable installation plug-and-play. Vous n’avez généralement besoin que d’une alimentation électrique standard pour démarrer les opérations.

• Portabilité : Vous pouvez facilement déplacer ces unités au sein d’une installation. Changer les plans d'étage ou déménager dans de nouveaux laboratoires ne perturbera pas vos opérations.

• Dépendance initiale réduite aux services publics : vous évitez complètement les installations de plomberie complexes. Vous n’avez pas besoin de tours de refroidissement dédiées ou de refroidisseurs d’eau externes.

Risques opérationnels (inconvénients)

Vous devez soigneusement considérer l’impact environnemental de ces machines.

• Taxe CVC : L'unité rejette 100 % de sa charge thermique dans la pièce. Si le système CVC du laboratoire ne peut pas gérer la puissance en BTU, les températures ambiantes augmentent rapidement. Le lyophilisateur perd alors en efficacité et peut potentiellement surchauffer.

• Niveaux sonores : Les ventilateurs de refroidissement fonctionnent en continu pendant tout le cycle de lyophilisation. Un bourdonnement constant augmente la fatigue de l’opérateur dans les laboratoires fermés ou de petite taille.

• Exigences d’espace : une bonne circulation de l’air nécessite un dégagement physique strict. Vous devez maintenir un espace ouvert spécifié par le fabricant autour de l'ensemble de l'unité.

Meilleures pratiques et erreurs courantes

Bonne pratique : nettoyez mensuellement les ailettes du condenseur à l’air comprimé. L'accumulation de poussière agit comme un isolant et dégrade considérablement l'efficacité du refroidissement.

Erreur courante : pousser la machine fermement dans un coin restreint le débit d'air d'échappement. L'unité fera recirculer ses propres gaz d'échappement chauds, ce qui entraînera une panne rapide du compresseur.

Le lyophilisateur refroidi à l’eau : mécanique, avantages et inconvénients

Comment ça marche

Un lyophilisateur refroidi à l’eau utilise un flux continu de liquide. Ce liquide provient généralement d’une boucle d’eau réfrigérée d’une installation. Des pompes internes poussent l'eau réfrigérée à travers un échangeur de chaleur spécialisé. L'eau absorbe la chaleur du système de réfrigération. Il évacue ensuite cette énergie thermique de la machine. L'eau chauffée retourne au refroidisseur de l'installation pour être traitée.

Avantages de la mise en œuvre (avantages)

Ces systèmes excellent dans les environnements hautement réglementés et fermés.

• Zéro rejet de chaleur ambiante : Ils maintiennent les salles de laboratoire parfaitement neutres. Ils s'avèrent idéaux pour les salles blanches et les installations GMP. Les environnements de R&D étroitement climatisés bénéficient énormément de cette stabilité.

• Confort acoustique : Ces unités fonctionnent nettement plus silencieusement. Ils manquent complètement de grands ventilateurs de refroidissement bruyants.

• Efficacité supérieure à grande échelle : ils maintiennent des performances de compresseur très constantes. Les variations de température ambiante n’ont pas d’impact sur leur puissance de refroidissement interne.

Risques opérationnels (inconvénients)

L’état de préparation des installations reste le principal obstacle à la mise en œuvre.

• Dépendance aux infrastructures : vous avez besoin d’une plomberie solide. Le système nécessite une alimentation en eau glacée dédiée. Alternativement, vous devez installer un refroidisseur à recirculation localisé.

• Consommation d’eau : les systèmes d’eau du robinet à passage unique consomment des volumes énormes. Les experts déconseillent fortement cette configuration en raison de son impact environnemental grave.

• Immobilité : Une fois sondés, ils restent à la place qui leur est désignée. Leur déplacement nécessite une ingénierie importante des installations et un montage de canalisations.

Meilleures pratiques et erreurs courantes

Meilleure pratique : installez des crépines en ligne de haute qualité avant l’entrée d’eau. Cela empêche les débris des tuyaux de l'installation de boucher l'échangeur de chaleur sensible.

Erreur courante : fournir de l'eau plus chaude que les spécifications du fabricant réduit la capacité de condensation. Vous devez vérifier que la boucle d’eau de votre installation maintient la température d’alimentation correcte sous charge.

Dimensions de base de l’évaluation : comparaison directe

Le tableau suivant résume les différences physiques et opérationnelles entre les deux configurations.

Dimension 1 : CVC de l"installation par rapport à la capacité en eau glacée

Vous devez évaluer rigoureusement les capacités de climatisation de votre laboratoire. Comparez l’effort d’ingénierie nécessaire à la mise à niveau de la climatisation du laboratoire avec la complexité de puiser dans l’eau des installations. Robust AC prend facilement en charge les configurations basées sur des ventilateurs. Des boucles d"eau glacée fiables prennent parfaitement en charge les modèles refroidis par liquide.

Calculez la puissance exacte de l"unité thermique britannique (BTU) de l"équipement. Fournissez ces données à votre ingénieur d’installation. Si la pièce ne dispose pas d’un renouvellement d’air suffisant, les températures ambiantes augmenteront. À l’inverse, vérifiez que la boucle d’eau de votre installation a une capacité adéquate en gallons par minute (GPM). Des débits insuffisants provoquent le calage des compresseurs refroidis par liquide.

Dimension 2 : Conformité des salles blanches et des BPF

Les environnements rigoureux exigent un contrôle strict des particules en suspension dans l’air. Les systèmes basés sur des ventilateurs créent naturellement des courants d’air turbulents. Ces masses d"air en mouvement font circuler les poussières et perturbent les hottes à flux laminaire. De telles turbulences peuvent facilement violer le nombre de particules standard ISO pour les salles blanches. Les auditeurs réglementaires examinent souvent les vecteurs d’échappement des équipements dans des environnements stériles.

Les systèmes refroidis par liquide restent préférés pour les environnements hautement réglementés. Ils manquent totalement de fans externes. Ils ne perturbent pas la pressurisation soigneusement équilibrée de la pièce. Ils introduisent des températures thermiques nulles dans la zone stérile. Cela en fait le choix standard pour la manipulation des ingrédients pharmaceutiques actifs (API).

Dimension 3 : Fiabilité et maintenance

Chaque configuration nécessite une routine de maintenance spécifique des installations. Les modèles basés sur un ventilateur nécessitent un nettoyage physique régulier. Vous devez aspirer les ailettes du condenseur pour éviter l’accumulation de poussière ambiante. Négliger cette tâche simple entraîne des temps de congélation lents et des compresseurs surchargés.

Les modèles refroidis par liquide exigent une surveillance stricte de la qualité des fluides. Vous devez éviter le tartre minéral à l’intérieur de l’échangeur de chaleur interne. L’accumulation de calcium agit comme un puissant isolant thermique. Cela fait monter la pression du réfrigérant à des niveaux dangereux. Vous devez régulièrement inspecter les filtres en ligne et vérifier les niveaux de biocide dans vos lignes de refroidissement en boucle fermée.

Cadre décisionnel : quelle configuration correspond à vos besoins ?

Logique de présélection

Utilisez les critères suivants pour affiner rapidement vos choix d’approvisionnement.

1. Choisissez Refroidi par air si : Vous équipez une seule unité pour un laboratoire à usage général bien ventilé. Il vous manque des conduites d’eau glacée existantes. Vous donnez la priorité à la flexibilité d’installation initiale. Vous prévoyez déplacer l’équipement dans différentes pièces à l’avenir.

2. Choisissez Refroidi par eau si : Vous prévoyez d'installer plusieurs unités dans une seule pièce. Vous opérez dans une salle blanche classée ISO. Vous possédez déjà une boucle d’eau glacée robuste. Vous avez besoin d’un minimum d’interférences acoustiques pour vos techniciens de laboratoire.

Actions de la prochaine étape

Auditez votre installation avant de demander des devis aux fournisseurs. Contactez votre service d’ingénierie de site dès aujourd’hui. Demandez-leur de vérifier la capacité totale d’évacuation de la chaleur sensible du CVC de votre laboratoire. Demandez le débit GPM actuellement disponible de votre système d’eau glacée. Mesurez les portes physiques pour vous assurer que vous pouvez manœuvrer l’équipement pour le mettre en place. Documenter ces limitations spécifiques des installations évite des erreurs d’approvisionnement coûteuses.

Conclusion

Il n’existe pas de « meilleure » méthode de refroidissement universelle en lyophilisation. Le choix est fondamentalement une décision de gestion des installations. Cela va bien au-delà de la simple préférence en matière d’équipement. Votre infrastructure locale dicte la bonne voie à suivre.

Alignez votre processus d’approvisionnement directement avec votre ingénieur de site ou votre responsable d’installation. Cartographiez toutes les restrictions de l’environnement ambiant dès le début du projet. Finalisez votre cahier des charges seulement après avoir vérifié les capacités des installations. En adaptant la méthode de rejet de chaleur aux capacités de votre bâtiment, vous garantissez une disponibilité maximale de l’équipement et des rendements de produits fiables.

FAQ

Q : Un lyophilisateur refroidi par air peut-il être placé contre un mur ?

R : Non. Cela nécessite un dégagement spécifié par le fabricant, généralement de 18 à 24 pouces de tous les côtés. Les évents ont besoin d’un espace ouvert pour empêcher la recirculation de l’air chaud évacué. Un espacement approprié garantit un refroidissement efficace et empêche les compresseurs internes de surchauffer pendant les charges de pointe.

Q : Que se passe-t-il en cas de panne d"alimentation en eau sur une unité refroidie à l"eau ?

R : Le système détectera rapidement un défaut de haute pression dans le cycle de réfrigération. Il s"arrêtera automatiquement pour protéger les compresseurs internes sensibles. Ce mécanisme de sécurité intégré évite de graves dommages matériels. Cependant, l’arrêt soudain entraînera probablement la perte d’un lot de produits.

Q : Puis-je convertir une unité refroidie par air en une unité refroidie par eau ultérieurement ?

R : En général, non. L"architecture de réfrigération interne diffère fondamentalement entre les deux types. Les compresseurs, la logique de tuyauterie et les échangeurs de chaleur sont spécifiques à la méthode de refroidissement choisie. Vous devez décider du mécanisme de refroidissement au moment de l"achat initial.

Q : Ai-je besoin d’un refroidisseur à recirculation pour un système refroidi par eau ?

R : Si votre bâtiment ne dispose pas d"une boucle centrale d"eau glacée, vous devez acheter un refroidisseur à recirculation autonome. Cet équipement supplémentaire prend en charge l"échangeur de chaleur interne. Il fournit le débit de liquide nécessaire mais ajoute à l"empreinte physique de votre installation.
