Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-08-10 origine:Propulsé

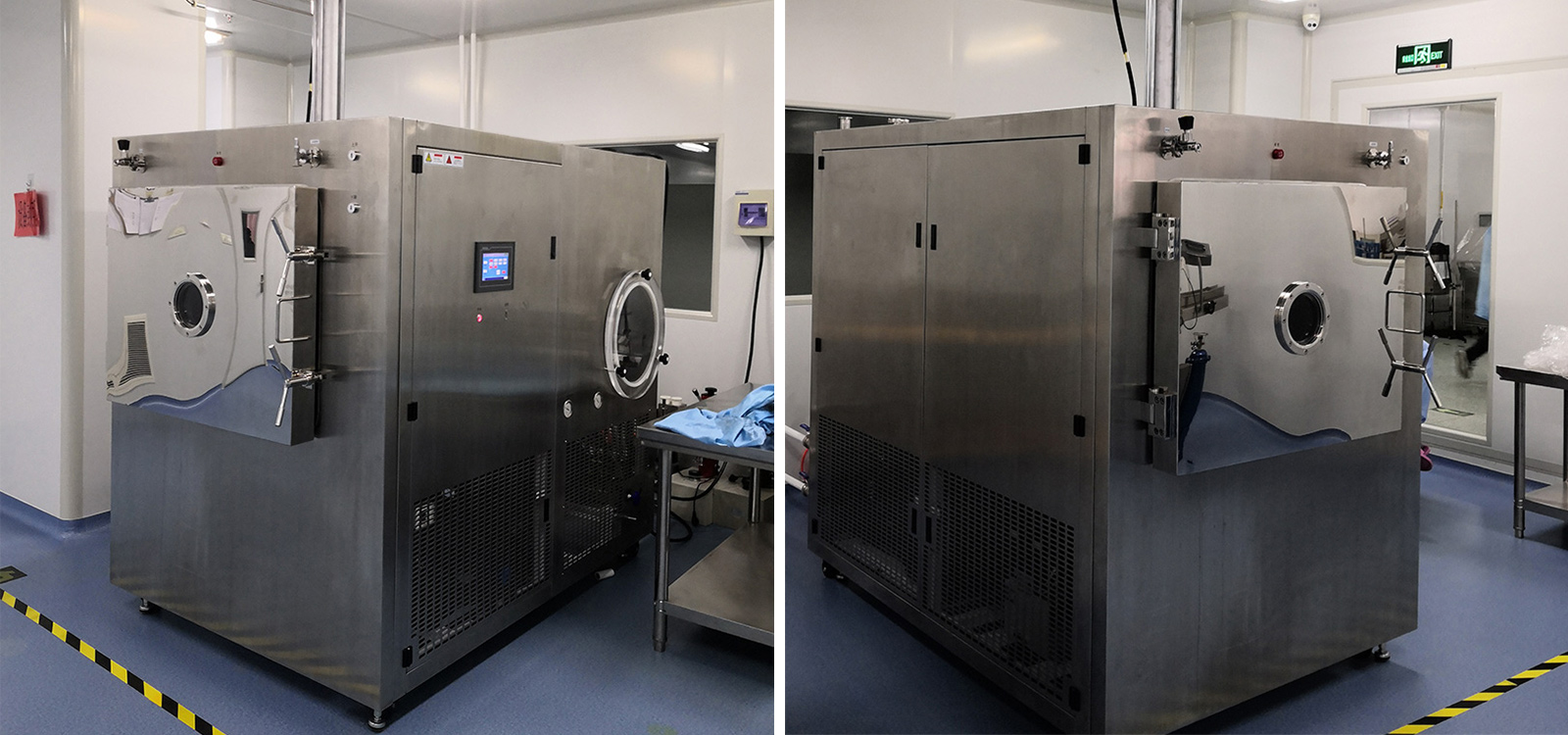

La sélection de la bonne zone d"étagère est la décision la plus critique que vous prenez lors de la spécification de l"équipement de lyophilisation. Surestimez et vous gaspillez des dépenses en capital et un espace de laboratoire précieux. Sous-estimez et vous créez de graves goulots d’étranglement dans le débit de traitement. Qu"il s"agisse d"étendre les protocoles de laboratoire ou de normaliser la production pilote, la superficie des étagères ne dicte pas seulement la capacité physique. Il détermine activement l’efficacité du processus de sublimation. Le transfert de chaleur repose sur le contact physique. L"espace limité sur les étagères oblige à verser les produits plus profondément, ce qui prolonge considérablement les temps de cycle et risque d"entraîner des échecs de lots. Ce guide fournit un cadre fondé sur des données probantes pour évaluer vos véritables besoins opérationnels. Nous explorons comment calculer avec précision l"espace de stockage requis en fonction de la thermodynamique. Vous apprendrez également à dimensionner des conteneurs spécifiques et à gérer les contraintes physiques liées à l"intégration de nouveaux équipements dans l"infrastructure de votre installation.
La surface des étagères détermine directement la taille maximale de votre lot et influence les temps de cycle en fonction de la dynamique du transfert de chaleur.
Le calcul précis de la capacité du lyophilisateur nécessite de prendre en compte à la fois l'empreinte physique de vos conteneurs et la capacité maximale de condensation de glace du système.
La capacité des flacons du lyophilisateur est limitée non seulement par les dimensions horizontales des étagères, mais aussi par les exigences de dégagement vertical et de mécanisme de butée.
La mise en œuvre dans le monde réel doit tenir compte des exigences secondaires en matière d"empreinte, notamment les pompes à vide, les chariots/bancs robustes et le dégagement thermique.
La surface des étagères va au-delà d’une simple dimension physique. Elle représente la limite fonctionnelle de votre surface d’échange thermique. En lyophilisation, la zone de contact dicte l’efficacité. La chaleur passe de l’étagère à température contrôlée directement à votre produit. Si la surface des étagères est trop petite pour le volume requis, les opérateurs versent généralement des couches de produit plus épaisses pour compenser. Cette approche rompt fondamentalement le processus de lyophilisation.
Des couches plus épaisses augmentent de façon exponentielle les temps de séchage primaire. La sublimation se produit à l"interface glace à l"intérieur du produit. En séchant, la couche supérieure forme une matrice poreuse. La vapeur doit traverser cette matrice séchée pour s"échapper. Des coulées plus profondes augmentent la résistance à la vapeur, emprisonnent l"humidité et augmentent prématurément la température du produit. Même un condenseur exceptionnellement puissant ne peut pas compenser un mauvais transfert de chaleur au niveau des étagères. Le goulot d’étranglement de la sublimation se produit toujours à l’intérieur du contenant du produit.
Les gestionnaires d’installations sont confrontés à des risques de mise en œuvre importants s’ils évaluent mal les exigences de conservation. Une mauvaise taille entraîne des coûts opérationnels élevés.
Sous-dimensionnement : les petites étagères obligent les opérateurs à exécuter des lots consécutifs en continu. Vous augmentez considérablement les besoins en main-d’œuvre. Vous accélérez également l’usure de la machine, risquant ainsi une panne précoce du compresseur.
Surdimensionnement : les étagères massives créent différents problèmes. Vous effectuez des cycles inefficaces, gaspillant de l’énergie et de l’azote. Vous consommez trop d’espace dans une salle blanche ou une paillasse sans justification. Les coûts initiaux gonflent inutilement.
Évaluez la planification mathématique au lieu de vous fier à des déclarations de volume génériques. Les fabricants annoncent souvent le volume total de la chambre. La véritable capacité dépend fortement de la géométrie et de la thermodynamique du produit. Un calcul rigoureux de la capacité du lyophilisateur protège à la fois votre produit et votre matériel.
Les matériaux en vrac nécessitent une gestion stricte de la profondeur. Utilisez une formule fiable : Volume total = Surface de conservation × Profondeur optimale du produit. Nous recommandons fortement de maintenir la profondeur du produit entre 10 mm et 15 mm. Cette gamme garantit une sublimation efficace et un flux de vapeur gérable.
Le dépassement de la profondeur optimale génère une résistance élevée à la vapeur. Vous risquez une refusion, ce qui détruit entièrement la viabilité du produit. Les parties inférieures du plateau restent gelées tandis que les parties supérieures s"effondrent. Vous devez équilibrer les demandes de volume et les réalités du taux d’évaporation. Répartir le même volume sur une plus grande surface de stockage permet toujours d"obtenir un cycle plus rapide et plus sûr.
Volume du produit | Zone de plateau disponible | Profondeur résultante | Impact attendu de la sublimation |
|---|---|---|---|
1000 ml | 0,1 mètres carrés | 10 millimètres | Débit de vapeur optimal, séchage primaire rapide. |
1500 ml | 0,1 mètres carrés | 15 mm | Débit acceptable, extension modérée du séchage primaire. |
2000 ml | 0,1 mètres carrés | 20 millimètres | Haute résistance, risque de refusion important. |
Maintenir un équilibre précis du système. Le volume total d"humidité sur les étagères ne doit jamais dépasser 80 % de la capacité maximale du condenseur à glace indiquée par le fabricant. Ce ratio fournit une perspective d’évaluation critique lors de l’approvisionnement.
Cette règle des 80 % prévoit une marge de sécurité obligatoire. Il empêche complètement le passage de l’humidité. Si le condenseur est en surcharge, de la glace s"accumule et bloque le flux de vapeur. La vapeur non condensée passe ensuite directement dans la pompe à vide. La contamination par l"huile détruit rapidement les pompes à vide. Équilibrer la capacité des étagères par rapport aux limites du condenseur protège votre investissement en capital.
Les flux de travail du laboratoire nécessitent une planification dimensionnelle spécifique. Les évaluateurs qui envisagent un lyophilisateur R&D pour des tests pharmaceutiques, biotechnologiques ou standardisés sont confrontés à des contraintes uniques. Les flacons introduisent des inefficacités géométriques par rapport aux plateaux plats.
Calculez précisément l’espace utilisable. Vous ne pouvez pas simplement diviser la surface de conservation par la surface de base du flacon. Les cylindres laissent des espaces vides lorsqu’ils sont emballés ensemble. Utilisez cette méthode de calcul : largeur de tablette utilisable × profondeur de tablette utilisable ÷ (diamètre extérieur du flacon + tolérance de 1 mm au carré).
Vous devez également tenir compte de « l'effet de bord ». Les flacons situés sur le périmètre extrême sèchent beaucoup plus rapidement en raison de la chaleur rayonnante des parois de la chambre. Les protocoles de R&D critiques laissent souvent une limite de tampon vide. Ce tampon réduit la capacité pratique des flacons du lyophilisateur de 5 % à 10 %. Ignorer ce tampon garantit des niveaux d’humidité incohérents dans votre lot.
Mesurez les dimensions intérieures exactes de votre espace d’étagère utilisable.
Mesurez le diamètre extérieur de votre flacon à l"aide d"un pied à coulisse numérique.
Ajoutez une tolérance de 1 mm au diamètre extérieur pour le jeu de manipulation.
Mettez au carré la dimension totale du flacon pour tenir compte de l’empreinte d’emballage de la grille.
Divisez la surface de conservation par la dimension carrée du flacon.
Soustrayez 10 % pour tenir compte de la zone tampon de chaleur radiante.
La surface horizontale des étagères devient inutile si l’espacement des étagères est trop court. L"espacement des étagères fait référence à la distance verticale entre les étagères empilées. Vous devez tenir compte de la hauteur du flacon plus du bouchon partiellement inséré.
Les mécanismes de butée nécessitent un espace de déplacement vertical supplémentaire. À la fin du cycle, des vérins hydrauliques ou pneumatiques compriment les étagères ensemble. Les étagères enfoncent complètement les bouchons dans les flacons sous vide. Vérifiez toujours l’espacement réglable des étagères si vous utilisez plusieurs tailles de flacons dans différents projets. Les étagères à pas fixe limitent considérablement le développement futur de protocoles.
La mise à niveau de la surface des étagères a un impact considérable sur l’état de préparation des installations. Abordez ces contraintes environnementales dès le début de votre processus d’approvisionnement. Une plus grande capacité de stockage nécessite une infrastructure de support plus solide.
Les unités à grande surface de stockage supportent un poids exceptionnel. Des chambres épaisses en acier inoxydable, des compresseurs robustes et des pompes à fluide thermique ajoutent un volume considérable. Les systèmes de paillasse ou pilotes nécessitent un support structurel dépassant largement les limites standard des laboratoires.
Utilisez des chariots résistants à la charge ou des tables renforcées en acier inoxydable. Les paillasses de laboratoire standard souffrent souvent de problèmes d"oscillation lors des cycles intenses du compresseur. Les vibrations perturbent les formulations liquides délicates avant qu’elles ne gèlent complètement. Évaluez vos limites de charge au sol si vous passez à une unité pilote à plusieurs étagères.
Les étagères plus grandes nécessitent des compresseurs plus gros pour le refroidissement et le chauffage. L"échange thermodynamique génère un dégagement de chaleur important. Prévoyez une capacité CVC adéquate pour gérer l’augmentation de la production en BTU.
Si la pièce ambiante surchauffe, les performances du lyophilisateur se dégradent rapidement. Les condenseurs ont du mal à maintenir des températures ultra-basses dans des environnements chauds. L’air ambiant chaud empêche le réfrigérant de dissiper efficacement la chaleur. Les dégagements de ventilation appropriés autour du châssis restent non négociables pour un succès constant des lots.
Les chambres plus grandes nécessitent naturellement des pompes à vide CFM plus élevées. L’évacuation rapide d’une chambre massive nécessite un déplacement volumétrique important. Ces pompes industrielles nécessitent une empreinte au sol supplémentaire.
Planifiez immédiatement l’acheminement des gaz d’échappement des brouillards d’huile. Les pompes à palettes rotatives à joint d"huile émettent des vapeurs d"huile microscopiques pendant la phase initiale de pompage. Vous devez acheminer ces gaz d’échappement vers une sorbonne ou un évent externe. De plus, mettez en œuvre des stratégies d’atténuation du bruit. Les pompes haute capacité génèrent un bruit constant de drone, perturbant les environnements calmes des laboratoires.
Faites correspondre vos contraintes spatiales actuelles directement avec vos attentes de croissance future. La sélection d"une catégorie d"unité nécessite d"équilibrer le budget par rapport au débit nécessaire.
Comprenez les limites strictes de chaque niveau d’équipement avant de demander des devis.
Systèmes de paillasse (généralement <0,2 mètres carrés) : les mieux adaptés pour une preuve de concept à un stade précoce. Leur capacité en flacons est très limitée. Ils manquent généralement de mécanismes d’arrêt robustes. Utilisez-les pour des études de faisabilité de base.
Systèmes pilotes et R&D (0,2 à 1,0 mètres carrés) : l'endroit idéal pour le développement de protocoles et la cartographie à grande échelle. Ils permettent des tests par lots statistiquement significatifs. Ils offrent un contrôle précis de la température des étagères en miroir des unités de production.
Systèmes de production (> 1,0 mètres carrés) : unités au sol construites strictement pour la production commerciale. Ils nécessitent des salles blanches dédiées, des services publics bien raccordés et des investissements massifs en capital.
Catégorie d"échelle | Superficie typique (m²) | Meilleure application | Limite principale |
|---|---|---|---|
Benchtop | 0,05 - 0,2 | Faisabilité & Découverte | Pas de cartographie thermique à grande échelle. |
Pilote / R&D | 0,2 - 1,0 | Développement de protocole | Nécessite un CVC robuste et des chariots lourds. |
Production | >1,0 | Fabrication commerciale | Configuration rigide, forte demande de services publics. |
Vérifiez dès aujourd’hui les dimensions exactes des conteneurs de votre laboratoire. Mesurez méticuleusement la taille des plateaux et les diamètres extérieurs des flacons. Tracez un « lot maximum requis » standard sur papier. Calculez la superficie requise en utilisant les formules ci-dessus. Ne demandez des devis aux fabricants qu’après avoir établi cette base mathématique.
Le dimensionnement d"un système de lyophilisation nécessite un équilibre entre la thermodynamique, la géométrie physique et l"espace disponible dans l"installation. Basez votre achat strictement sur des modèles mathématiques plutôt que sur des limites théoriques d’équipement. Donnez la priorité aux mesures précises des plateaux et des flacons avant de sélectionner un matériel. Vérifiez l’infrastructure des services publics, en particulier la capacité de refroidissement CVC et les limites de poids du banc, bien avant la livraison. Enfin, adressez-vous aux fournisseurs d"équipement en leur fournissant des chiffres concrets justifiant la surface de stockage requise, en vous assurant que votre investissement correspond parfaitement à vos objectifs de débit.
R : Non. Un remplissage plus profond des plateaux crée une matrice de produit épaisse qui résiste au flux de vapeur. Cette action augmente de façon exponentielle les temps de séchage primaire et emprisonne l’humidité. La sublimation restreinte entraîne souvent une fonte du produit ou un effondrement structurel complet, ruinant ainsi l"ensemble de votre lot.
R : Une plus grande surface d’étagère vous permet de traiter simultanément des lots plus importants, mais elle n’accélère pas le temps de séchage inhérent. La vitesse de sublimation dépend de l"épaisseur du produit, de la température de conservation et de la profondeur du vide. Cependant, étaler un volume de produit fixe sur une plus grande surface réduit l’épaisseur, accélérant ainsi le cycle.
R : Nous recommandons de déduire 5 % à 10 % du nombre maximal théorique de flacons. Cette déduction tient compte de l"emballage manuel imparfait, du jeu de manipulation nécessaire et du tampon à effet de bord critique nécessaire pour éviter un séchage inégal à proximité des parois de la chambre radiante.
