Pompe à vide pour lyophilisateur : Guide de sélection des pompes étanches à l'huile et des pompes sèches

La pompe à vide représente le point de défaillance le plus critique dans toute installation de lyophilisation. Il dicte le succès des lots et définit l’efficacité de votre flux de travail quotidien. Si ce composant tombe en panne en cours de cycle, vous risquez de perdre un produit précieux et des heures de traitement.

Les acheteurs se concentrent souvent sur le prix initial du nouveau matériel. Ils sous-estiment souvent les dépenses opérationnelles cachées liées aux routines de maintenance quotidiennes. Les coûts des consommables, les heures de travail et les temps d"arrêt potentiels s"additionnent rapidement en quelques années seulement. Ces charges financières permanentes peuvent facilement éclipser les économies initiales liées à l’achat.

Cet article fournit un cadre fondé sur des preuves pour votre étape de décision. Nous explorerons comment choisir entre les technologies de vide huilé et sec. Vous apprendrez à évaluer ces options en fonction de l"échelle de votre application, de vos contraintes budgétaires et de votre capacité de maintenance quotidienne. En comprenant les différences mécaniques, vous pouvez sélectionner un système adapté à vos demandes de traitement spécifiques.

Principaux à retenir

• L'entretien est le principal différenciateur : les pompes à joint d'huile nécessitent un filtrage et des changements d'huile fréquents pour éviter les dommages causés par l'humidité ; les pompes sèches éliminent l'entretien quotidien mais nécessitent des reconstructions programmées.

• Le coût total de possession (TCO) évolue avec le temps : alors que les unités à joint d'huile sont moins chères au départ, le coût continu de l'huile sous vide de qualité supérieure et de la main d'œuvre rend souvent les pompes sèches plus économiques dans un délai de 2 à 3 ans.

• L'application dicte la technologie : une configuration de lyophilisateur domestique dédiée peut tolérer le bruit et le désordre d'une pompe à huile, mais les salles blanches, les laboratoires à utilisation continue et les flux de travail alimentaires commerciaux exigent de plus en plus des solutions sans huile pour éliminer les risques de reflux et de contamination.

Critères de réussite de base pour une pompe à vide pour lyophilisateur

Une pompe à vide fiable pour lyophilisateur remplit une fonction essentielle. Il fait chuter la pression interne de la chambre en dessous du point triple de l’eau. Cet état physique précis permet à la glace gelée de se transformer directement en vapeur. Le processus saute complètement la phase liquide, un phénomène connu sous le nom de sublimation.

Pour réussir la sublimation, le système nécessite généralement des aspirateurs profonds fonctionnant en dessous de 100 mTorr. Atteindre cette pression extrêmement basse nécessite une ingénierie robuste. Cela nécessite également une pompe capable de fonctionner de manière soutenue et sous forte contrainte sur plusieurs jours.

La lyophilisation punit le matériel sous vide bien plus que le dégazage standard en laboratoire. La tolérance à la vapeur d’eau constitue le test de résistance ultime. Lors d"un lot, le piège froid capte la majeure partie de l"humidité. Cependant, une certaine quantité de vapeur d’eau contourne toujours le condenseur à glace. Cette humidité indésirable se déplace directement dans le mécanisme de la pompe.

Lorsque la vapeur pénètre dans un système incompatible, elle se condense à nouveau en eau liquide. Ce liquide se mélange aux composants internes. Les ingénieurs luttent contre ce problème en intégrant des vannes de lest de gaz. Un lest d"air introduit une petite quantité d"air sec dans le cycle de compression. Cela empêche la vapeur de se condenser avant de s"échapper du système.

L’évaluation de la fiabilité nécessite de regarder au-delà des spécifications de performances de base. Considérez le coût élevé d’un échec en milieu de lot. Si une pompe grippe pendant la nuit, la pression augmente. Le produit congelé dégèle et fond, ruinant ainsi tout le lot. La perte de produit se traduit directement par une perte de revenus. Le temps perdu perturbe votre calendrier de production. Par conséquent, la fiabilité du matériel constitue la principale mesure permettant de justifier votre investissement initial.

Pompe à vide étanche à l"huile (palettes rotatives) : traditionnelle, accessible, à contact élevé

Une pompe à vide étanche à l’huile représente la norme traditionnelle en matière de lyophilisation. Cette technologie repose en grande partie sur des fluides d’hydrocarbures spécialisés pour fonctionner. Le fluide lubrifie les pièces métalliques en mouvement et absorbe l'excès de chaleur. Surtout, il crée le joint interne microscopique nécessaire pour créer un vide profond.

L’avantage financier initial détermine leur popularité. Les coûts d’acquisition initiaux inférieurs rendent ces modèles très accessibles. Ils restent le choix d’entrée de gamme par défaut pour les petites entreprises et les amateurs. Cependant, ce prix inférieur est lié à des exigences opérationnelles rigides.

Les utilisateurs sont confrontés à des réalités de mise en œuvre et à des points de friction importants. Une pompe à vide rotative à palettes standard nécessite un entretien agressif et constant pour survivre aux conditions de lyophilisation. Vous ne pouvez pas simplement l’allumer et partir.

• Inspection visuelle : vous devez vérifier le liquide après chaque lot. Vous recherchez une décoloration laiteuse, qui indique une émulsion aqueuse.

• Vidange et filtrage : le flux de travail physique consiste à drainer un fluide chaud dans un récipient. Vous filtrez ensuite les particules et l’eau avant de renvoyer le liquide dans le réservoir.

• Remplacements fréquents : lorsque le liquide se dégrade complètement, vous devez le jeter. Le remplissage de l’appareil nécessite l’achat régulier de remplacements de qualité supérieure.

L"évaluation des risques révèle quelques dangers spécifiques. Ces unités peuvent évacuer une fine brume dans votre pièce. Vous devez installer des filtres d’échappement antibuée pour capturer ces résidus aérosolisés. De plus, les pannes de courant présentent un risque grave de contamination. Si la puissance chute de manière inattendue, un phénomène appelé backstreaming peut se produire. Les changements de pression interne peuvent aspirer le fluide vers l’arrière à travers les tuyaux, contaminant ainsi votre coûteuse chambre de lyophilisation.

Pompe à vide à spirale sans huile : faible friction quotidienne, investissement premium

Une pompe à vide à spirale sans huile offre une approche mécanique fondamentalement différente. Il élimine entièrement les fluides du chemin du vide. Le design comporte deux rouleaux en spirale entrelacés. Un parchemin reste stationnaire. Les autres orbitent de manière excentrique à l’intérieur. Ce mouvement emprisonne les poches de gaz sur le bord extérieur, les comprimant vers le centre avant de les épuiser.

Les résultats opérationnels modifient radicalement les flux de travail quotidiens. Vous constatez une élimination complète des routines drainantes quotidiennes. Vous n"avez plus besoin d"acheter des filtres anti-buée coûteux. Vous supprimez complètement le risque de retour d’hydrocarbures dans votre chambre de traitement propre. La machine fonctionne de manière fiable sans intervention humaine constante.

La durabilité et la conformité poussent de nombreux acheteurs vers cette technologie. Les salles blanches et les laboratoires médicaux interdisent souvent complètement les systèmes à base de fluides. Une installation sèche répond parfaitement à des critères environnementaux stricts. Vous ne générez aucun déchet dangereux, éliminant ainsi les protocoles d’élimination complexes.

Nous devons fournir des hypothèses transparentes concernant la maintenance à long terme. Les systèmes secs ne fonctionnent pas éternellement sans service. Ils utilisent des joints d"étanchéité spécialisés en PTFE pour maintenir leurs tolérances de compression interne serrées. Ces joints subissent des frottements physiques et se dégradent lentement avec le temps. Vous devez remplacer ces joints toutes les 10 000 à 40 000 heures. Le calendrier exact dépend de votre modèle spécifique et de la gravité de son utilisation. Cette reconstruction programmée coûte de l"argent, mais vous l"effectuez rarement par rapport aux routines de vidange quotidiennes.

Cadre d"évaluation de base : comparaison directe

La comparaison de ces deux technologies nécessite une approche multidimensionnelle. Nous examinons les impacts financiers au fil du temps, les facteurs environnementaux et la manière dont la machine s"intègre dans votre vie.

La dimension financière s’étend bien au-delà de l’achat initial. Une unité standard à base de fluide semble bon marché au premier jour. Calculez cependant les litres de liquide premium que vous consommerez sur trois ans. Tenez compte du taux de travail horaire de la personne effectuant le filtrage quotidien. Ces dépenses consommables augmentent rapidement. À l’inverse, un modèle à défilement sec exige une prime initiale élevée. Pourtant, cela réduit considérablement vos dépenses récurrentes en consommables et vos heures de travail.

Les dimensions environnementales et sonores influencent également fortement la satisfaction des utilisateurs. Comparez les niveaux de décibels (dbA) entre les modèles. Les unités traditionnelles fonctionnent généralement plus fort et vibrent plus intensément. Ils émettent également des odeurs métalliques ou d"hydrocarbures distinctes, même avec des filtres d"échappement fixés. Les modèles secs fonctionnent généralement beaucoup plus silencieusement. Ils s"assoient confortablement dans les espaces de travail partagés et restent totalement sans odeur.

L"intégration du workflow dicte votre niveau de stress quotidien. Évaluez comment le matériel s’adapte à vos routines. Un système sec fonctionne comme un appareil « plug and play ». Vous démarrez le lot et vous concentrez sur d’autres tâches. Une unité de fluide traditionnelle nécessite une « surveillance active ». Elle vous oblige à intégrer des blocs de maintenance planifiés dans vos opérations quotidiennes.

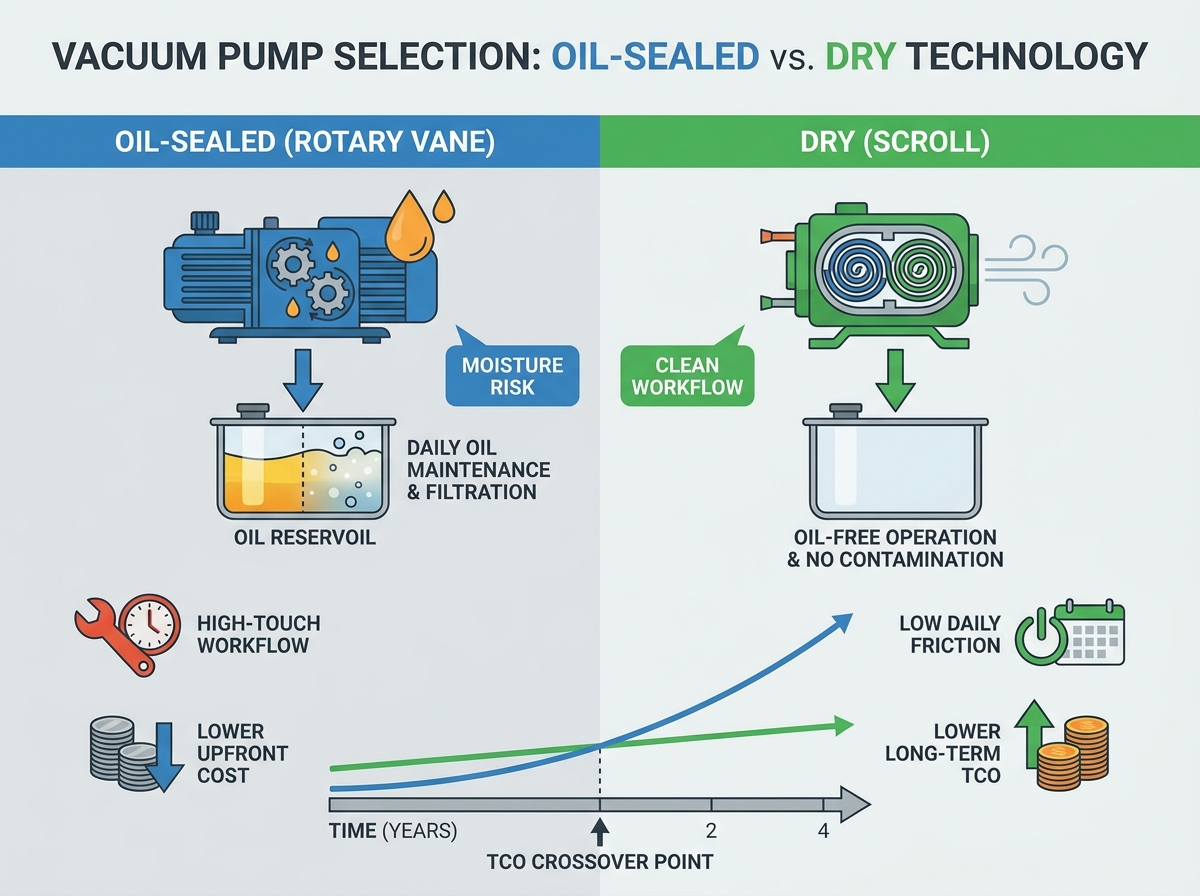

Tableau comparatif des technologies de pompe

Dimensionnement d"une pompe à vide de lyophilisateur domestique par rapport aux systèmes commerciaux/de laboratoire

Il est essentiel de faire correspondre la taille du matériel à votre chambre spécifique. Une unité sous-dimensionnée a du mal à atteindre les niveaux de vide appropriés. Une unité surdimensionnée gaspille de l’électricité et du capital.

Les utilisateurs résidentiels et les petites entreprises sont confrontés à des contraintes spécifiques. La sélection d’une pompe à vide pour lyophilisateur domestique nécessite une planification minutieuse. Tout d’abord, vous devez garantir la compatibilité matérielle avec des marques populaires comme Harvest Right. Deuxièmement, pensez à votre infrastructure électrique. La plupart des configurations résidentielles fonctionnent sur des circuits standard de 110 V/15 A ou 20 A. Vous ne pouvez pas installer une unité industrielle triphasée dans une cuisine standard. Enfin, la gestion du bruit devient vitale dans les espaces de vie. Un moteur qui crépite dans un garage ou une cave devient rapidement une nuisance acoustique pour la maison.

La mise à l’échelle en laboratoire et commerciale suit des règles d’ingénierie différentes. Lors de l"adaptation du matériel à des collecteurs plus grands ou à des systèmes multi-plateaux, vous devez calculer des débits de vide précis. Cette mesure est généralement mesurée en pieds cubes par minute (CFM) ou en litres par minute (L/min).

Suivez ces règles de mise à l"échelle standard pour le dimensionnement :

1. Volume de la chambre d'audit : calculez le volume cubique interne total de votre chambre de séchage.

2. Déterminez le temps de descente cible : décidez à quelle vitesse vous avez besoin que la chambre descende en dessous de 100 mTorr. Des déroulements plus rapides nécessitent des valeurs CFM plus élevées.

3. Tenez compte de la perte du collecteur : ajoutez une marge de 20 % à vos besoins en CFM si vous utilisez des collecteurs externes complexes ou des tuyaux longs, car ceux-ci limitent le flux d'air.

4. Évaluez la résistance chimique : si votre laboratoire traite des solvants comme l'éthanol ou l'acétonitrile au lieu de l'eau pure, les métaux standards se corroderont. Vous devez sélectionner des modèles dotés de revêtements PTFE spécialisés sur les surfaces internes.

Conclusion

Choisir le bon matériel définit votre succès à long terme. Fiez-vous à une logique de présélection claire pour finaliser votre décision. Choisissez une option de palette rotative étanche à l’huile si votre budget initial est strictement plafonné. Cet itinéraire ne fonctionne bien que si vous possédez la discipline nécessaire à des routines d’entretien quotidiennes rigoureuses. Vous pouvez également choisir une option de défilement sec si vous exécutez des lots continus dos à dos. La voie sèche est obligatoire si vous avez besoin d"un environnement de traitement stérile ou si vous donnez la priorité à l"économie d"heures de travail plutôt qu"aux dépenses d"investissement initiales.

Prenez des mesures immédiates pour affiner votre liste restreinte. Tout d’abord, vérifiez le volume de lots hebdomadaire prévu pour évaluer l’usure. Ensuite, calculez le coût financier mensuel du fluide de remplacement et du travail quotidien. Enfin, consultez le manuel de votre lyophilisateur spécifique pour connaître les exigences minimales en matière de débit CFM. Armé de ces chiffres précis, vous pouvez investir en toute confiance dans les bonnes machines.

FAQ

Q : À quelle fréquence dois-je réellement changer l’huile d’une pompe à joint d’huile ?

R : Cela dépend fortement de la teneur en humidité de vos lots. Pour les aliments très humides, vous devrez peut-être filtrer le liquide après chaque lot. Des remplacements complets de liquide sont généralement nécessaires tous les 5 à 10 lots lorsque le liquide devient définitivement laiteux ou dégradé. L"écoulement d"un fluide frais et clair est obligatoire pour obtenir des pressions de vide profondes.

Q : Puis-je mettre à niveau mon lyophilisateur domestique existant vers une pompe sèche plus tard ?

R : Oui, la plupart des systèmes domestiques modernes permettent une compatibilité ascendante. Vous devrez vous assurer que le nouveau matériel correspond à la tension du commutateur de relais de votre système afin que le lyophilisateur puisse basculer automatiquement sous tension. Vous aurez peut-être également besoin de simples raccords d"adaptateur pour vos tuyaux d"aspiration existants afin de correspondre au nouveau port d"admission.

Q : Que se passe-t-il si une pompe à spirale ingère de la vapeur d"eau ?

R : Bien que les modèles Scroll manquent de fluides capables de s"émulsionner, la vapeur d"eau emprisonnée peut toujours provoquer de la rouille interne. Pour lutter contre cela, ils disposent d’une vanne de lest d’air. L"ouverture du lest d"air introduit de l"air ambiant sec dans l"étage d"échappement. Ce processus purge l"humidité résiduelle, protégeant ainsi les volutes métalliques internes de la corrosion.

Q : Les pompes à huile « à faible entretien » valent-elles le prix intermédiaire ?

R : Les modèles hybrides ou nécessitant peu d’entretien comportent souvent des réservoirs plus grands et des systèmes de filtration continue intégrés. Ils espacent les changements de fluides manuels de quelques jours à plusieurs semaines. Si vous n"avez pas le budget nécessaire pour un modèle à spirale sèche mais que vous méprisez la vidange quotidienne, ces solutions intermédiaires offrent un compromis précieux pour les opérateurs occupés.
